北京電視臺體育頻道是深受首都觀眾喜愛的頻道，它每日提供多檔體育新聞、體育欄目的播出，并進行國內外多項重大賽事的轉播工作。在2004年雅典奧運會期間派出了龐大的報道團，在雅典前方搭建移動演播室及機房設備進行賽事轉播及獲獎運動員的采訪工作。作為2008年第29屆北京奧運會的主辦城市電視臺，將承擔比賽賽事的轉播及新聞的報道工作，這也為我們提供了很大的機遇與挑戰。
        在設計北京電視臺體育頻道技術方案時，我臺注重應用最新的技術研究成果，與各個廠家進行密切合作及開發，以實現數字化、網絡化的制作平臺。在系統設計時，注重設備的先進性，我臺在世界上第一個采用松下公司P2設備作為存儲介質，在非線性編輯網絡中采用定時收錄及演播室播出功能、在演播室設計時采用主備切換臺、調音臺備份方案以保證直播的安全。下面將對北京電視臺體育頻道數字化、網絡化制作平臺的項目提出背景、技術方案、項目應用進展等進行闡述，并對今后的工作方向進行展望。

一、體育頻道數字化、網絡化技術方案項目提出背景
1．體育頻道的重要性
        北京電視臺體育頻道是北京地區的一個重要頻道，它負責報道全國及世界上的體育賽事，每日滾動播出體育新聞，進行中超、NBA、英超等重要比賽的轉播，負責報道北京地區的全民健身體育運動，同時在奧運會、全運會及世界杯期間重點報道相關賽事，是一個非常重要的頻道。
        同時，由于體育賽事及體育產業的發展，各國體育記者經常同場進行報道，因此保證體育頻道設備的先進性及播出的高質量相當重要。
2．2008年北京奧運會提供重要發展契機
        第29屆奧林匹克運動會將于2008年在北京召開，作為主辦城市電視臺，將承擔奧運會期間比賽的轉播及新聞的報道工作，這也為我們提出了新的要求，即要全面提高技術水平及人員素質，使得無論在技術設備的先進性及人員的工作能力上均要達到世界領先的水平。從實際的工作中，注重使用世界上最先進的設備、搭建領先的技術平臺，從各個方面提高整體競爭力，這樣才能在今后的工作中做到游刃有余。
3．電視臺內部設備、格式的多樣性
        當前電視臺內部存在不同設備格式，諸如DVW、IMX、Betacam SP、DVCPRO等，需要對之進行整合；同時，由于非線性編輯網絡在電視臺內部節目制作中起著極其重要的作用，但在多年的發展中存在不同的網絡格式，之間需要進行素材的共享和調用，這也需要我們從全局考慮，搭建起統一的數字化、網絡化制作平臺。

二、北京電視臺體育頻道制作平臺
        在搭建體育頻道制作平臺時，需要進行全局的考慮，以達到整個系統的先進性及通用性，同時，應從各個方面建立起應急機制，以保證播出的安全進行。整個頻道技術平臺分為前期制作、傳統后期制作、非線性編輯制作、演播室錄制直播幾部分，下面分別進行論述。

（一）前期制作
        前期制作分為攝像機拍攝新聞專題、轉播車錄制直播比賽信號、衛星及微波信號的轉播、新聞素材錄制四個部分。
        北京電視臺體育頻道在新聞專題節目前期拍攝中在世界上第一個使用松下公司的P2攝像機進行拍攝。這也是我臺與松下公司共同開發的結果。P2攝像機采用P2卡進行存儲。
        P2卡，英文名為“Professional Plug-in Card”，即專業用插拔式存儲卡。P2卡是裝有四枚SD卡、且具有PCMCIA卡尺寸的半導體存儲卡。圖像的記錄方式仍然使用現在的數字錄像機所采用的DV、DVCPRO系列的壓縮方式。在現階段，每塊P2卡的存儲容量為4GB，可記錄DVCPRO50M素材9分鐘；每臺攝像機可同時插入5塊P2卡，這樣記錄時間為45分鐘。P2系統能以20倍于DVCPRO數據(25Mbps)的速度進行傳輸，大大縮短了向硬盤的上載時間。另外，可對存儲卡進行直接編輯，與使用傳統錄像機相比，省去了向硬盤的存入過程。P2卡采用　　PCMCIA卡接口(Type II標準)，可被所有使用相應接口方式的筆記本電腦識別并進行編輯播放。P2卡使用半導體存儲器，由于沒有記錄用的機械結構，具有較高的牢固性和可靠性，同時可重復記錄達10萬次。
        由于P2卡自身的特點，使得攝像師可以對剛剛拍攝的鏡頭進行列表編輯，同時也可將不需要的鏡頭在此時進行刪除，從而大大提高了P2卡的使用效率，也為以后的節目編輯提供了方便。
        在新聞素材錄制中，我臺使用定時錄制功能，每日工作人員通過所使用的非編網絡向錄制服務器上發錄制申請，錄制服務器在收到申請時，將按要求進行錄制，之后工作人員可通過非編網絡進行調用，大大提高了工作效率。

（二）傳統后期編輯
        根據北京電視臺體育頻道節目安排及工作需要，同時根據各種設備的特點，我們設計了不同類型的后期編輯機房，即針對P2卡功能的單機編輯站點，一對一編輯系統及二對一編輯系統。
        通常傳統的簡單編輯需要兩臺錄像機來完成，而采用P2系統，編輯功能可通過一臺P2卡的錄像機來實現。每臺P2卡的錄像機中有5個插槽，可同時插入5塊P2卡，可以完成對編、剪輯這樣的工作，能夠起到過去多臺錄像機的作用。
        當將記錄有素材文件的5塊P2卡（也可只用幾塊）按任意順序插入P2錄像機時，在錄像機的液晶顯示屏上可順序顯示所拍攝的素材文件，此時可按照需要對每個素材進行入出點的編輯，并將各段編輯好的素材統一為列表方式進行儲存，之后可在本機或任一臺錄像機或攝像機上進行播放。
        在設計一對一編輯及二對一編輯系統時，由于我臺播出系統采用IMX格式，因此我們采用此格式作為節目編輯、存儲、演播室播出的主要格式。設計各種格式如IMX、P2及DVCPRO格式對IMX格式的編輯系統。

（三）非線性編輯網絡系統
        非線性編輯制作網絡技術是一門綜合性的技術，它包含了電視技術和計算機技術的主要領域，即視音頻處理技術、數據壓縮技術、數字存儲技術、數字圖像處理技術、計算機圖形學和網絡技術等。由于它具有存儲容量大、備份措施完善、穩定性高、可多人同時操作等特點，能夠完成節目采集、制作、包裝、播出等多項功能，在電視臺內部得到了廣泛的應用。
        同時由于針對目前錄像機存儲格式多樣性，如IMX、DVCPRO、P2、DVCAM等不同的格式，非線性編輯網絡又可作為信號兼容的載體，實現不同格式信號的上載與下載，大大節約了錄像機的數量，節約了系統投入成本。
        下面以北京電視臺體育頻道《體育新聞》節目所使用的非線性編輯網絡為例作一詳細介紹。

1．系統設計構想
（1）非線性新聞網的系統特點
        新聞節目的特點與其它節目有些不同，主要體現在節目來源廣，有自拍、記者站選送、衛星節目接收、與其它電視臺的節目交換等方面；同時，其使用時間相對比較集中，操作主要由編輯、記者自行操作。因此在設計非線性編輯設備時要考慮到節目素材的共享，節目存儲的空間，設計數量足夠多的編輯工作站以滿足同一時間多名記者同時進行新聞條目的編輯；同時在演播室內設置非編的播出站點，這樣可將非編內的條目直接在直播中播出，這又要求系統有非常高的穩定性；從另一方面講，所設計的設備要求簡便易學，同時具有較高的工作效率。

（2）系統使用需求
        《體育新聞》節目是北京電視臺的一檔重要的直播欄目，每日分五次進行滾動直播，按目前的節目量，每日每檔節目為30分鐘，五檔新聞中新節目的時間長度大約為1小時，素材與節目成片的片比一般為10：1，同時需要在系統中至少存儲10天的節目，對于在MPEG－2壓縮方式下，每小時MPEG2 50Mbps碼流素材約占用22GB硬盤空間，按此種方式計算，需要的存儲容量為1×10×10×22＝2200GB，即2.2TB。
        在《體育新聞》節目制作播出過程中，考慮到每天會有多項體育賽事同時進行，將會有多路記者同時進行采訪，因此應有多臺非線性編輯站點可滿足同時工作的要求，同時在演播室內要具有兩個站點在節目直播期間進行每條新聞的播出工作。綜合考慮后設計8個站點作為《體育新聞》非編網絡的基本架構。其中包括編輯工作站6個、播出工作站2個、衛星收錄工作站1臺，配音工作站1個。另外在設計時需留出足夠的空間以便系統今后的擴容。
（3）系統的特殊需求
        在設計系統方案時，著重要考慮以下幾個問題，新聞條目編輯方式多樣化和工作流程的順暢性，文稿處理的規范化和與視、音頻素材的統一性，系統的帳戶管理功能、存儲管理、安全管理、素材管理，稿件的規范管理和靈活調用等問題。
（4）系統工作流程
        就《體育新聞》的編輯工作而言，有兩種工作方式：先上載后編輯和邊上載邊編輯。
        在進行條目的畫面內容編輯時，有兩種工作方式：配音貼畫面和畫面配聲音。
        在進行節目播出時，有兩種工作方式：按條目串編好輸出到磁帶方式和用播出機通過演播室“直播”方式。

2．系統方案論證與實施
（1）系統結構描述
        在設計系統時，我們選用中科大洋公司的非線性編輯網絡，系統網絡結構采用FC（Fiber Channel）網和以太網相結合的雙網結構。系統拓?fù)鋱D見圖1。FC網用于實現高碼率數據在各精編工作站與在線存儲體之間的高速數據交換，滿足全部精編工作站在正常使用時對網絡帶寬的要求。以太網用于系統管理，并可提供流媒體素材的傳輸、調用。在滿足帶寬和實時性要求的前提下，系統中編輯工作站采用集中式結構。

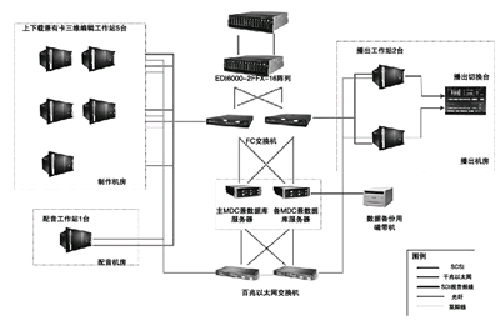

圖1 北京電視臺制作網方案

（2）素材壓縮格式選擇
        在設計此新聞網絡中，通過對各種壓縮格式的分析，根據要求，采用DTV視音頻板卡，該板卡支持DV25、DV50、MPEG2等數字壓縮格式。在網絡中選用MPEG2 I Frame作為高碼流素材的壓縮格式，在傳送過程中可以選擇50Mbps和25Mbps兩種碼率；考慮到網絡編輯站點編輯過程中的網絡帶寬以及網絡編輯過程中的圖象質量，使用低碼流素材采用MPEG4 流媒體文件，用于網絡編目、實時在線檢索。

（3）中心在線存儲子系統
        視頻網絡的核心是中心在線存儲子系統，集中保存所有的視音頻數據，其他設備都需要直接或間接的與存儲子系統連接，因此中心存儲系統實現數據共享的同時必須保證充分的安全性，在性能上還要滿足存儲容量、帶寬、容錯的要求。
        本方案中根據目前需求、系統規模和將來擴展的需要，在設計存儲系統時，要求配置雙電源、雙控制器，采用RAID技術，以全面保障系統的安全性和穩定性。針對本系統，選用了S2A3000作為磁盤陣列，在其中共開4個1Gb主機端口，提供400Mbps理論讀寫帶寬，實際讀寫帶寬可達350Mbps。采用三個4016硬盤箱，具備16個硬盤槽位。本系統中由于要求2.2TB的存儲容量，因此配置22塊146GB硬盤，其中包括2塊熱備硬盤以及4塊冗余數據校驗盤，能夠最多提供2.336TB的有效存儲容量，能夠存儲50Mbps碼流的MPEG2素材近107小時（每小時MPEG2 50Mbps碼流素材約占用22GB硬盤空間）?！　?/span>

（4）交換子系統
        數據的交換通過交換子系統完成，交換系統包括FC交換機和以太網交換機。
        A. FC交換機的接入方式
　　        光纖交換機各提供2個端口分別與中央存儲系統S2A3000每個控制器的主機端口相連，同時再分別連接主備MDC服務器，所有FC接入的客戶端站點分別連接到兩臺FC交換機上。由于MDC服務器已經做了高可用，這樣的連接方式保證單臺FC交換機故障時，客戶端對中央存儲系統訪問仍能夠正常進行，只有聯入故障交換機的客戶端站點工作受影響，但整個網絡還能夠正常的運轉，避免網絡單點故障引起的網絡癱瘓。
        B．以太網交換子系統
　　        本系統中采用兩臺Cisco公司2950系列以太網交換機。Cisco公司的網絡系統具有較好的兼容性，在所能提供的端口數量方面，能夠每臺配置為24個100Mb端口和2個1000Mb端口。
100Mb端口用于連接網絡有卡、無卡站點，每臺交換機的2個1000Mb端口用于連接主備MDC（兼數據）庫服務器。
　　        所有的服務器均分別連接到主備以太網交換機上，所有客戶端站點則只聯入某一臺以太網交換機。這樣的連接保證當一臺以太網交換機損壞的情況下，接入損壞交換機的客戶站點重新接入正常工作的以太網交換機，則所有站點對數據庫服務器、S2A中央存儲體的訪問完全不受影響，網絡保持正常運行。

（5）MDC服務器集群高可用技術
        對中心存儲系統還要指定一臺服務器作為主MDC，另一臺作為備MDC。主備MDC服務器上運行FC管理軟件和集群軟件 ，一旦主MDC出故障，備 MDC自動切換，并向所有連到與該MDC相關磁盤的站點發出信息，更改磁盤與MDC間的映射關系。這些操作對HOST操作系統而言是透明的，客戶機看到并訪問的只是虛擬MDC服務器和虛擬數據庫服務器，也就是說編輯站點無需重啟機器就可實現MDC移交。
        本系統中，通過Sanergy集群軟件實現MDC高可用、熱備切換。切換過程中，熱備切換時間小于60秒，客戶端工作站無須重起，網絡能夠正常運行。
        由于本網絡中數據庫服務器與MDC服務器集群高可用等功能均利用了微軟的MSCS集群軟件，因此為了節省成本，在S2A3000中開辟一塊空間作為兩臺服務器的共享數據盤。網絡數據庫信息、服務器設置信息等均放置于該共享數據盤上。同時該兩臺服務器均分別連接到以太網交換機上又分別連接到FC交換機上，如此的冗余連接方式保證了任何一臺交換機故障情況下網絡數據訪問仍然能夠正常進行。

（6）數據遷移兼存儲管理服務器
        在設計系統時，將數據遷移服務器與存儲管理服務器的應用服務共同采用一臺服務器承擔。針對系統網絡中需要遷移的素材制定遷移策略，同時通過SCSI數據線控制磁帶庫機械手臂，命令磁帶庫完成素材遷移以及回遷。
        磁帶庫中的磁帶機通過光纖接口直接與網絡光纖交換機相連，遷移管理服務器進行命令控制后，素材通過光纖實現遷移和回遷。
        存儲管理服務器安裝帶庫及機械手控制軟件，在遷移服務器執行遷移/回遷命令后，存儲管理服務器控制磁帶庫機械手抓取磁帶，放入磁帶機，開始數據遷移工作。

（7）判斷管理兼轉碼服務器
        本系統中，將共享編輯網絡、媒體資產管理網絡完全融合，制作網絡中的素材能夠遷移至磁帶庫中存儲，也可以回遷至制作網絡中進行素材再編輯、再利用。因此，對于制作網特有的素材遷移，需要增加判斷管理這一環節：需要遷移的節目是否為單一素材，該素材是否已經被遷移至帶庫；若被遷移節目為一個故事板而非單一素材，則需要用戶判斷是否遷移故事板中所有字幕、視頻、音頻、特技素材，還是遷移部分內容。判斷遷移命令執行后，系統根據命令結果，自動調用遷移管理程序，制定遷移策略同時控制磁帶庫實現素材至磁帶庫的遷移。
        同時考慮到系統規模，該服務器同時具備轉碼功能，針對制作網收錄的高碼流節目進行轉碼，生成一路鏡像流媒體文件，用于網絡節目編目、檢索。

3．網絡技術分析
（1）網絡帶寬
        網絡帶寬出現瓶頸，會造成整個網絡系統工作效率下降，通常是非線性編輯網絡所遇到的最大的問題。所以在網絡設計中，對整個網絡帶寬問題作了比較全面的分析，以保障整個系統可以穩定地運行。
        在系統中，有卡工作站由于其具體配置、功能不同，在對在線存儲系統進行讀寫操作時占用的網絡帶寬也是不同的。
        A. 上載工作站按照采集成50Mbps 碼率MPEG－2格式的素材，每臺上載工作站需帶寬為6.25 Mbps。由于上載工作站通過光纖讀寫磁盤陣列，此過程占四臺上載工作站用網絡帶寬25Mbps；
        B. 有卡編輯、演播室播出工作站按照編輯2軌50Mbps 碼率MPEG－2格式的素材計算，每臺有卡編輯工作站將占用的光纖帶寬為12.5 Mbps；三臺有卡站共占用37.5Mbps帶寬。
        C. 無卡編目、檢索工組站調用低質量流媒體素材進行網絡編輯，每臺占用0.2MB網絡帶寬，因此無卡站共占用1MB左右網路帶寬。
        D. 轉碼服務器工作時讀取1路MPEG2文件，占用6.25Mbps帶寬。
        以所有工作站處于編輯狀態計算極限帶寬，則高峰期網絡帶寬峰值為68.75 Mbps。
        網絡工作過程中提供各工作站到光纖交換機之間獨立的200 Mbps帶寬，交換機與光纖陣列之間用銅纜連接，提供2Gbps帶寬，滿足節目網絡傳輸帶寬要求。而網絡中所使用的1Gb帶寬雙控制器FC硬盤陣列開設4個1Gb端口，可以提供理論400 Mbps，實際測試單控制器可以達到350 Mbps的讀寫帶寬，因此完全可以滿足系統需求。

（2）網絡安全控制
        A. 網絡的管理系統具備完善的權限設置及權限管理功能，在網絡系統構建硬件方面，應采用并發技術及相應的虛擬化存儲等相應技術，從而保證了網絡帶寬可以滿足該網絡的實際需要。
        B. 整個網絡安裝網絡病毒防護管理軟件，防止病毒入侵，并對遠程用戶建立防火墻，避免外部的惡意攻擊。同時網關工作站作為病毒防護的Server端對網絡進行病毒防護管理，一方面也避免了病毒軟件安裝與服務器端對服務器負載及安全性帶來的影響。
        C. 系統所有關鍵點全部采用冗余配置，完全消除網絡單點故障導致的網絡癱瘓等問題；
        D. 網絡關鍵設備本身硬件也采用冗余配置，如雙電源、雙控制器、硬盤備份等等；服務器系統的硬盤和數據盤應采用RAID技術，并實現熱備功能，主、備服務器可以實現在線切換。
        E. 針對收錄部分，充分權衡設備故障率以及投入成本等問題，設計采用錄像機作為收錄備份的收錄方式，確保外電收錄不因設備、線路等問題而延誤。
（3）網絡管理
        系統提供完善的網絡管理功能，既可以對磁盤空間、站點、欄目、記者等信息進行管理，也可以對用戶的密碼、帳號、權限、時限等進行管理。對網絡設備的管理能夠?qū)崿F(xiàn)在線存儲分配、在線設備監控、使用查詢、數據統計、數據打印等功能，并且可對素材進行分級管理，具備靈活的素材刪除、屬性設置管理機制，故事板能夠與文稿準確關連。

（4）系統的可擴展性
        A. S2A3000目前配置22塊硬盤，擴容時，可以通過再加入26塊146GB硬盤，將有效存儲容量升級到5256GB。需要更大容量擴容時，S2A3000支持盤柜級連，由此實現系統容量成倍擴容。
        B. 現有網絡配置雙FC交換機、雙以太網交換機，在計算網絡剩余帶寬及FC設備可用端口后，不增加FC交換設備的前提下還可以接入15臺有卡工作站。

（5）穩定性、可靠性、先進性
        本系統中采用的S2A3000是目前技術先進的存儲設備，編碼格式MPEG－2 50Mbps和非線性板卡DTV都是目前的主流，廣泛被廣電用戶采用，另外服務器選擇DELL公司的2650服務器，充分保證技術的先進性。
        S2A3000存儲設備和HP服務器以及其他的所有的硬件產品，包括DTV工作站等都已經被用戶大量選用，實踐證明其具有良好的可靠性。
        系統中的關鍵硬件S2A3000存儲設備和HP服務器，都配置了硬件RAID系統，關鍵的應用點如交換機、數據庫服務器、MDC服務器都是雙機配置，保證數據和應用的安全。軟件設計也有相關的功能，保證機器掉電、無操作等不會對系統造成致命的影響。
        系統的易維護性、可管理性：存儲設備和服務器中的大部分部件支持熱插拔，方便維護，網絡管理軟件以數據庫為基礎，所有的客戶端都可以方便的對系統進行設置，實行整個網絡系統的管理。
        系統的開放性：系統的數據結構以數據庫為基礎，應用軟件采用插件式設計，目前已經支持Brois等著名插件提供商，同時可在特殊需要時提供相應的接口。

（四）演播室制作播出系統
        在節目的直播工作中，演播室承擔著核心的作用，能夠?qū)⒅鞒秩?、編輯好的?jié)目素材進行合成播出，是最重要的環節之一。本文以《體育新聞》節目直播演播室為例，對演播室技術進行說明?！扼w育新聞》節目演播室包括完整的演播室系統，即視頻系統、音頻系統、同步系統、編輯系統、電源系統、對講系統、TALLY系統、燈光系統等八大系統，設計功能完備、具有較好的直播備份措施。下面對主要的幾個系統進行具體地介紹。

1． 視頻系統
        《體育新聞》節目直播演播室視頻系統為全數字系統，與播出、總控間為數字SDI方式連接，錄像機格式為SONY IMX格式。在演播室系統中，使用了三訊道的攝像機用于從各角度的拍攝，四臺錄像機用于磁帶的播放與錄制，系統中連接兩路外來信號用于比賽賽事的轉播工作，二臺字幕機用于節目的字幕與包裝，同時與非線性系統相連用于直播時新聞條目的播放，同時也用于在非線網中錄制演播室信號。
        在設計演播室視頻系統時，考慮到演播室將每日用于新聞節目的直播，因此對安全性極為重視。在技術方案設計及設備造型上，注重系統中各個設備各方面的冗余備份工作，以保證直播的安全進行。在設計系統方案時，選擇了主備切換臺備份的原則，在主切換臺選型中，我們選擇了SONY　DVS-9000系列切換臺作為演播室的主切換臺，主備切換臺的信號分別接入矩陣的兩路輸入，當主切換臺出現故障時，通過在矩陣上的切換可轉換成備份切換臺的信號，從而保證直播的順暢。同時矩陣上也分別接入各個信號源的信號，也可直接在其上進行切換；而當矩陣出現故障時，可通過跳線直接將切換臺的信號跳接到其后的視分上，以此來保障直播的不間斷。

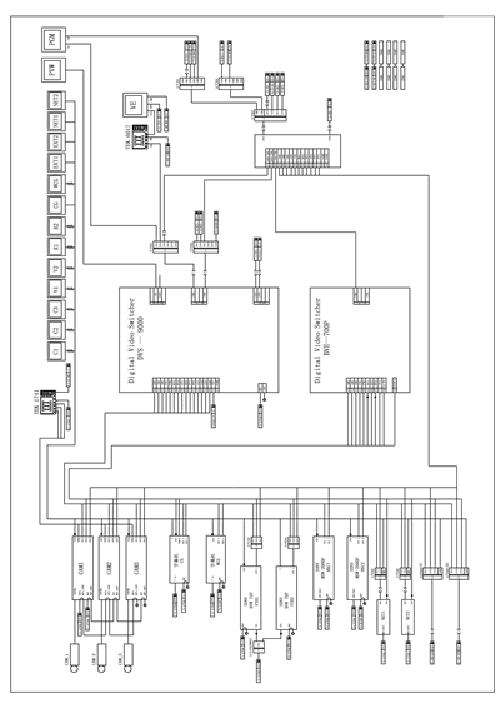

視頻系統如圖2所示

2.音頻系統
        在音頻系統方面中，系統中安排4路話筒用于主持人與嘉賓的訪談工作，每路信號源均配置雙聲道可獨立控制的音頻通道，在控制室、演播室中可按需要設置不同的監聽信號。我們選擇MIDAS系列調音臺作為直播的主調音臺。
        音頻系統應急備份思想與視頻系統相同，采用主備調音臺及矩陣方式進行音頻信號的備份思想。當主調音臺出現故障時，用矩陣切換到備份調音臺的信號，矩陣出現故障時，由跳線將調音臺信號直接送出。

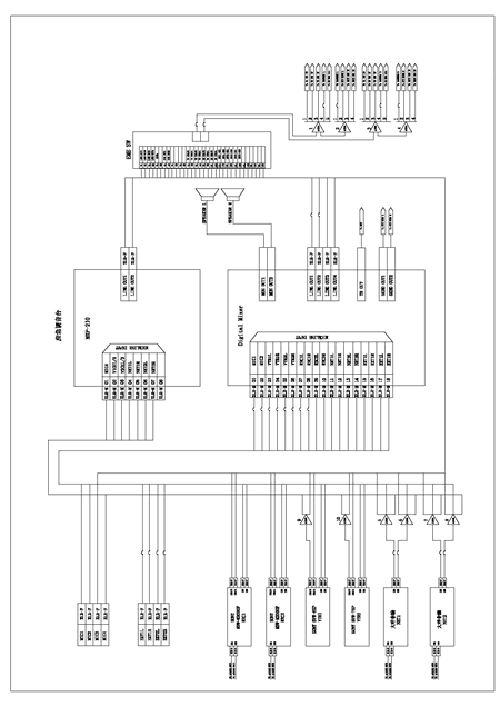

音頻系統如圖3所示

三、項目應用進展及今后工作展望
　　北京電視臺體育頻道技術方案從最初設計開始便十分重視系統的安全性及技術設備的先進性。在安全性方面，對直播節目嚴格按廣電總局的要求進行直播的延時，在各個系統中做好技術方案的備份工作并建立起完善的應急機制，以保證在出現各種情況下安全播出的萬無一失。在技術設備的先進性方面，注重引進國內外最新的的技術成果，并不斷嘗試引入新的設備，以使人員具備較高的工作能力及自身素質，同時提高節目的播出質量。
　　現體育頻道每日提供超過18小時的播出節目，進行重大國內外賽事的轉播工作，每日滾動播出體育新聞，節目覆蓋整個北京地區，成為觀眾喜愛的頻道之一。
　　除日常工作外，我臺還注重參與國內外重大賽事的報道工作，創造機會與國內外的內行進行交流，以使我臺的技術隊伍得到更大的鍛煉。2004年，我臺派出人員與澳大利亞七網絡電視臺合作進行雅典奧運會游泳比賽的轉播工作，在奧運會期間，我臺在雅典前方搭建演播室及編輯機房進行奧運會比賽轉播及新聞報道工作，同時雅典的技術平臺也為北京電視臺、上海電視臺、廣東電視臺及華奧星空網站的合作提供服務。
　　2008年北京奧運會將為我們的發展提供重要的契機，屆時我們將進行大量的比賽的轉播及新聞專題的報道工作；我國已承諾在2008年北京奧運會的比賽轉播中全面使用高清晰度信號，這都為我們的工作提出了新的要求。同時，隨著電視臺內部的改革與發展，建立整個臺內制作、播出、存儲、傳輸?shù)囊惑w化網絡，也成為我們今后的工作重點。
